PROCESSING TECHNOLOGYハラダ製作所の加工技術
リジット基板やフレキシブル基板等の
さまざまな基板に、お客様の用途に
合わせた、さまざまな穴径・穴位置の
加工を行うことが可能です。
これまで培ってきた加工方法や条件、
工具の中から最適値を選択し、
ご要望にお応えします。
先ずはお気軽にご相談ください。
-
-

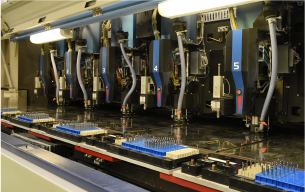

多軸加工
６軸加工機をはじめ、多軸加工機を複数台保有。一度に高精度かつ多数の穴明けを行うことで、低コスト・短納期を実現します。
-
-
加工データの蓄積
これまでの穴明け加工をすべてデータ化。お客様のご希望する加工条件に合わせ、迅速に対応します。
-
-
様々な材質への
取り組み各種プリント配線基板（両面基板、高多層基板、フレキシブル基板）をはじめ、その他様々な材質の加工にも対応します。
-
-
フレキシブルな
生産対応30台の穴明け機で24時間対応。
効率的な量産加工を実現し、
かつ短納期対応も可能です。
PROCESSING RESULTS主な加工実績

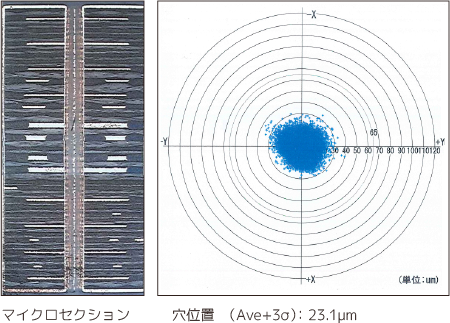

高多層基板
大型コンピュータ、通信基地局などで
用いられる高集積基板です。
| DATA | |
|---|---|
| 板厚 | 3.65t |
| 層数 | 22 層 |
| キリ径 | 0.25φ |
| ※最大加工実績 | 板厚6.8t 層数44層 |

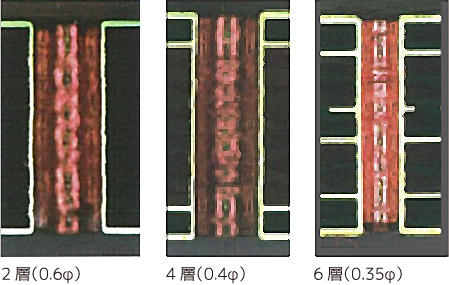

一般・車載用基板（内壁粗さのコントロール）
車載用基板は過酷な環境下で使用されるため、
穴明け加工にも内壁粗さのコントロールが
求められています。

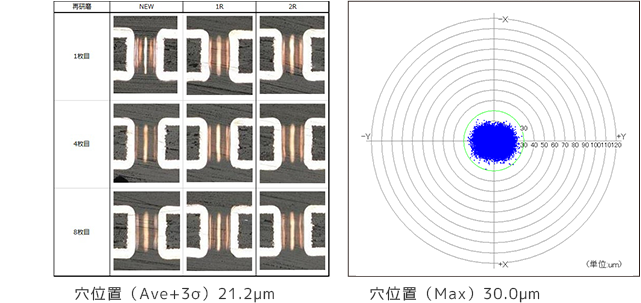

パッケージ基板
電子機器の高性能化、小型化に
欠かせないパッケージ基板。
ミクロンレベルの穴明け加工を
実現しています。
| DATA | |
|---|---|
| キリ径 | 0.105φ |
| 板厚 | 0.10t |
| 銅箔厚 | 3μ |
| 重ね数 | 8枚 |

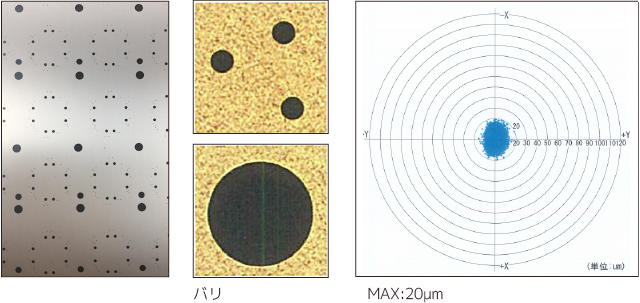

フレキシブル基板
フレキシブル基板は
その性質からバリが
出やすいのが難点でした。
弊社ではバリの出ない
加工方法を確立しています。
| DATA | |
|---|---|
| 板厚 | 0.036t |
| 穴位置精度 | 20μm以下 |

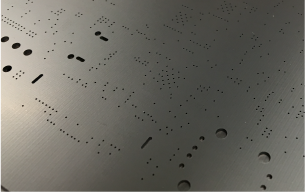

各種素材の穴明け加工
プリント配線基板以外の
各種素材への穴明け加工も
承っております。
加工可能品
- ◯アルミ
- ◯銅板
- ◯アクリル
- ◯紙類
- ◯ベーク
- ◯樹脂製品ポリエチレン
ポリプロピレン
オレフィンシート
各種フィルム等
WORK FLOWハラダ製作所の加工の流れ
50年以上にわたる加工実績のノウハウを活かし、
お客様のあらゆるニーズにお応えします。
また、24時間対応、多軸加工等により短納期を実現。
加工のご相談から納品まで、
安心してお任せください。
ご相談
弊社の専任担当者がお客様の技術案件を
お伺いします。実現したい加工、ご希望の素材等、
お気軽にご相談ください。
認定加工
弊社の豊富な実績をもとに、お客様のニーズに合った
最適な加工条件をご提示します。
貴社の目指す加工ができているかご確認いただきます。
量産加工
認定をいただけましたら、量産加工に入ります。
NC加工機での24時間対応、土日の受け入れも可能。
短納期、納期厳守をお約束します。
検査

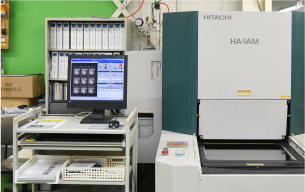

ホールチェッカー、穴位置測定器、X線検査装置等を
用いて、厳格な検査体制を構築。確かな品質保証を
実現しています。
納品
大手メッキメーカーへの専用定期便があり、
後工程の対応も可能。スピーディーなデリバリーを
実現し、タイムロスが発生しないよう努めています。
